Cara Menggunakan SCADA (Supervisory Control and Data Acquisition) OMRON CX-Supervisor Part 1

Assalamualaikum Warahmatullah Wabarakatuh

Langsung ke intinya yaa gaesss,,,

Ada banyak jenis aplikasi dari berbagai merk untuk SCADA diantaranya adalah :

CX-Supervisor dari Omron, Vijeo Citect dari Schneider Electric, Intouch Wonderware dari Schneider Electric dan masih banyak lagi.

Kali ini saya akan berbagi sedikit pengalaman mengenai bagaimana cara menggunakan SCADA dari Omron yaitu CX-Supervisor. pada kesempatan kali ini saya akan berbagi sedikit tentang bagaimana cara membuat :

1. User Security Interface yang sangat mudah dilakukan untuk membatasi akses dari orang luar dimana menu ini yang menjadi salah satu nilai tambah dari penggunaan HMI SCADA dibandingkan menggunakan HMI Touchscreen pada umumnya
2. System sederhana dari Water Level Control, kurang lebih tampilan WLC nya seperti berikut :

• Download terlebih dahulu software atau aplikasi CX-Supervisor di website resmi dari Omron (ukuran filenya tidaklah terlalu besar yaitu sekitar 700an MB)
• Setelah selesai maka lakukan instalasi software tersebut, pastikan instalasi selesai dan berhasil
• Akan ada dua aplikasi utama yang akan digunakan yaitu CX-Supervisor Developer dan CX-Supervisor Runtime
• Silahkan buka aplikasi CX-Supervisor Developer, caranya tekan "START" kemudian ketikkan pada keyboard "CX-Supervisor Developer"
• Ada dua jenis dalam software ini yaitu machine edition dan plusedition, keduanya memiiki fitur yang sama sama lengkap hanya saja plus edition memiliki cakupan data variable yang lebih banyak sehingga ketika membuat program baru maka gunakan cx-supervisor plus project

• Pada tab "File" -> "New Project" -> "CX-Supervisor Plus Project"

• Akan muncul popup window baru untuk menyimpan project yang dibuat, silahkan pilih tempat penyimpanan dan nama project sesuai selera.

• Klik kiri dua kali pada lembar kerja yang telah dibuat kemudian pilih pengaturan page sesuai selera teman-teman sekalian

• Pada "Page Title" isi dengan nama page yang diinginkan contohnya "Main_Page"
  Pada "Page Description" isi dengan gambaran dari page yang akan dibuat, tidak wajib diisi
  Pada "Size/Position Attributes" bisa diisi sesuai dengan ukuran halaman yang diinginkan tetapi saya sarankan dipilih "Full Size"
  Pada "

• Jika sudah disetup sesuai selera maka selanjutnya adalah menyimpan page tersebut, caranya adalah pada keyboard tekan "CTRL + S" maka akan muncul popup untuk lokasi penyimpanan dan nama page tersebut, jika sudah tekan SAVE selanjutnya akan muncul  notifikasi sebanyak dua kali, pilih "yes"

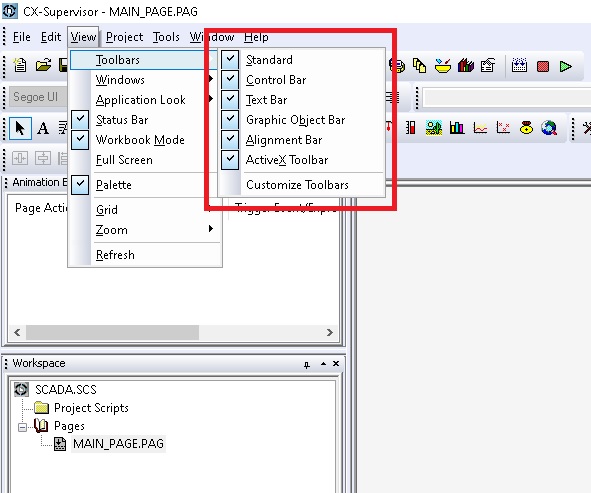

• Sebelum lanjut ke user security interface, pastikan semua toolbars tercentang yaitu pada tab "View" > "Toolbars"

• Selanjutnya adalah membuat tampilan user security interface, pada toolbars klik kiri "Push Button" kemudian pada lembar kerja klik kiri tahan dan buat tombol sesuai ukuran yang diinginkan

• Klik kiri dua kali pada "Push Button" yang telah dibuat pada lembar kerja sehingga muncul popup properti atau "push button wizard", silahkan pilih "button style" sesuai selera, pada "Button Text" isi dengan kata "Login" atau "Masuk" , untuk mengubah jenis dan ukuran tulisan pilih "font..." jika semua sudah diset maka pilih OK

• Cara lainnya adalah pada "workspace" klik kanan "push_1" kemudian pilih "edit"

• Atur posisi dari tombol "push button" sesuai selera, jika ingin menempatkan pada posisi tengan maka caranya adalah dengan memilih "centre horizontally on page" dan "centre vertically on page"

OTW...masih sibuk
